柔性線路板為什么能像"瑜伽大師"一樣彎曲萬次不折斷？
當你折疊手機、佩戴智能手表或使用可穿戴設備時，內部那塊能反復彎曲的柔性線路板（FPC）正在默默工作。它就像電子世界的"瑜伽大師"，輕松完成上萬次彎折動作卻毫發無損。這背后究竟隱藏著哪些材料科學與結構設計的智慧？
柔性線路板核心材料：柔性基板的"筋骨柔術"

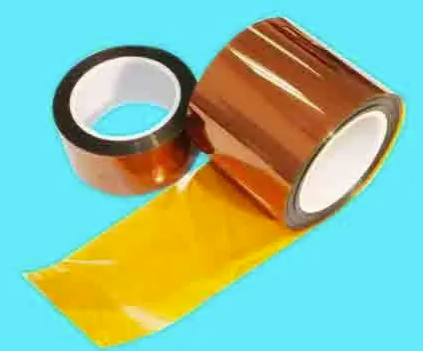

聚酰亞胺（PI）基材：這種"黃金薄膜"具有驚人的特性
耐溫范圍-269℃~400℃
抗拉強度達231MPa（是普通塑料的5倍）
僅0.1mm厚度卻能承受5kg拉力
超薄銅箔：采用1/3oz（約12μm）電解銅箔
經過特殊退火處理提升延展性
斷裂伸長率>15%（普通銅箔僅5%）
彈性覆蓋膜：使用改性環氧樹脂
楊氏模量僅2.3GPa（相當于硬質塑料的1/10）
可跟隨基材同步形變不龜裂
軟板結構設計的"緩沖哲學"
蛇形走線布局：
關鍵信號線采用正弦波或螺旋走線
彎折區域預留200%余量長度
典型案例：三星折疊屏鉸鏈處線路展開后比折疊狀態長1.8倍
應力分散設計：
在彎折半徑<3mm區域設置"無銅窗口"
多層板采用錯位疊構（類似魚鱗結構）
測試數據：優化設計后彎折壽命從1萬次提升至20萬次
動態彎折保護：
關鍵節點使用半球形金屬補強
彎折區覆蓋彈性硅膠緩沖層
華為MateX2在轉軸處采用3級防護設計
FPC嚴苛的"瑜伽考核標準"
工業級測試體系：
彎折測試機以0.5秒/次頻率連續工作
測試條件包括：
? 常溫25℃下20萬次
? 低溫-40℃/高溫85℃各5萬次
? 85℃/85%RH濕熱環境測試
失效判據：
線路阻抗變化>10%
絕緣電阻<100MΩ
出現肉眼可見裂紋
行業標桿數據：
蘋果Watch表帶FPC標準：50萬次彎折
折疊屏手機行業標準：20萬次開合
汽車級FPC要求：10年/15萬公里振動不失效

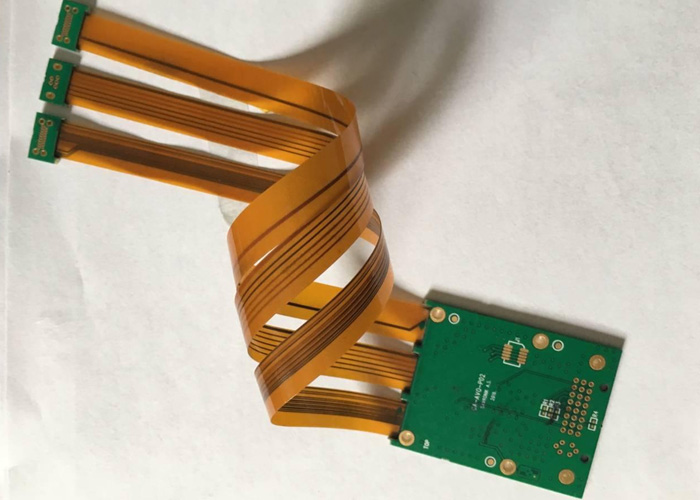

.png)
柔性PCB未來進化方向
可拉伸電子：
應用場景：電子皮膚、可變形機器人
自修復材料：
采用微膠囊化修復劑
出現裂紋時自動釋放修復物質
實驗室階段已實現5次自修復循環
生物兼容基底：
使用聚乳酸（PLA）等可降解材料
這塊看似簡單的"柔性膠片"，實則是凝聚了材料學、力學、電子學多重智慧的結晶。正如瑜伽大師通過科學訓練獲得超凡柔韌性，柔性線路板的"不壞之身"同樣來自嚴謹?shù)目萍紕?chuàng)新。當你在折疊手機上流暢刷屏時，不妨想象一下：在1毫米不到的厚度里，正上演著一場精妙的"金屬芭蕾"。
