柔性電路板與基材深度剖析：如何鑄就其卓越性能？
隨著社會的不斷進步，電子行業的不斷更新?lián)Q代，傳統的PCB已經不能滿足所有電子產品的需求，F(xiàn)PC的市場需求也越來越大，有很多朋友還不是很清楚FPC是什么，下面來簡單的介紹一下:

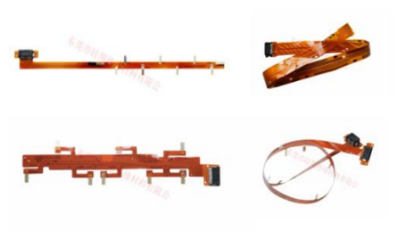

FPC全稱：柔性印制電路板（Flexible Printed Circuit），以質量輕、厚度薄、三維空間內可自由彎曲折疊等優良特性而備受青睞。
.png)
軟板是上世紀70年代美國為發展航天火箭技術發展而來的技術，是以聚脂薄膜（PET）或聚酰亞胺(PI)為基材制成的一種具有高度可靠性，絕佳撓曲性的印刷電路，通過在可彎曲的輕薄塑料片上，嵌入電路設計，使在窄小和有限空間中堆嵌大量精密元件，從而形成可彎曲的撓性電路。此種電路可隨意彎曲、折疊，重量輕，體積小，散熱性好，安裝方便，沖破了傳統的互連技術。在柔性電路的結構中，組成的材料是絕緣薄膜、導體和粘接劑。
其實FPC不僅可以撓曲，同時也是連成立體線路結構的重要設計方法，這種結構搭配其它電子產品設計，可以廣泛支援各種不同應用，對于PCB而言，除非以灌模的方式將線路做出立體形態，否則電路板一般狀態都是平面的。因此要充分利用立體空間，F(xiàn)PC就是良好方案之一。PCB目前常見的空間延伸方案，就是利用插槽加上介面卡，但是FPC以轉接設計就可以完成類似結構，且方向調整也比較有彈性，利用一片連接FPC，可以將兩片PCB連接成一組平行 線路系統，也可以轉折成任何角度來適應不同產品外型。
柔性電路板可以在一定程度上節約電子產品的內部空間，使產品的組裝加工更加靈活。比如在智能手機中LCD/OLED、AMOLED屏幕顯示面板就是通過FPC進行連接的，在筆記本電腦，數碼相機，以及醫療，汽車，航空航天等領域同樣有廣泛的應用。
.png)

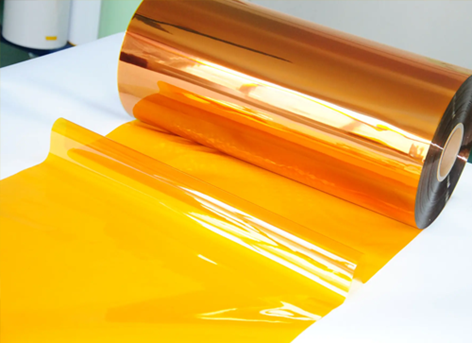

FPC的基材
軟板的基材構成主要包括以下三種材料：
1，絕緣層：FPC基材的絕緣層主要通過在導電層兩側涂覆聚酰亞胺薄膜或者其他絕緣材料來實現。絕緣層的作用是隔離導電層，防止短路和干擾，并提供電路板的電絕緣性能。常見的絕緣層材料就是聚酰亞胺薄膜（PI）和聚酯薄膜（PET），聚酰亞胺薄膜（PI）具有良好的耐高溫性能，能夠在較高溫度下正常工作，通常可承受溫度范圍從-200攝氏度到+300攝氏度。這使得FPC適用于高溫環境和要求高溫穩定性的應用，與聚酰亞胺薄膜（PI）相比，聚酯薄膜（PET）的價格要便宜很多，但是它的尺寸穩定性不好，耐溫性也較差，不適合SMT貼裝或波峰焊接，一般只用于插拔的連接排線，已經逐漸被聚酰亞胺薄膜（PI）取代。常見的聚酰亞胺薄膜（PI）厚度有：1/2mil，1mil，2mil等。
2，導電層：FPC基材的導電層一般采用銅箔（Copper Foil）制成，銅箔具有良好的導電性能和可加工性，能夠提供電路板所需的導電路徑。根據具體的應用需求，導電層的厚度可以有所不同，常見的厚度有1/3 oz、1/2 oz、1 oz等。
3，粘合層：FPC基材的粘合層就是我們常說的膠層，成分是環氧樹脂（Epoxy），主要作用就是固定導電層，提高絕緣強度和機械性能，常見基材的粘合層厚度為：13um，20um。
隨著FPC的不斷輕薄化發展，出現了沒有粘合層的無膠基材，這是通過特殊方法將絕緣層和導電層直接合成的材料，與有膠基材相比，無膠基材有更高的成本、更高的可靠性，更小的尺寸和重量、更高的尺寸穩定性以及更容易加工的特點，更適合一些特殊應用領域，例如在醫療器械、電動汽車等領域，由于對無毒、無味、抗菌等特殊性能的要求較高，采用無膠基材的FPC更加合適。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
