FPC廠：三星華為連炫技 蘋果將如何自處
19年是折疊屏元年。各大安卓廠商都公布了自家的折疊屏消息，可蘋果卻遲遲不見動靜。但是，最近關于可折疊iphone有了新的消息。
面對折疊屏潮，蘋果將如何自處
說到可折疊屏手機，圍觀群眾的反應是這樣的
(1).jpg)
然而其中的原理，FPC廠的你真的知道嗎？
柔性線路板小編5分鐘帶你了解折疊屏
人們想用手機的便攜性實現平板大視野的體驗，自然產生了對折疊屏手機的需求?？梢雽?shí)現折疊屏，需要兩個技術：柔性屏和折疊鉸鏈。并且在屏幕展開時，要能夠完全伸展開。
柔性屏
柔對于曲面OLED屏幕，想比大家都有所耳聞。曲面OLED屏幕最大的特點在于能夠彎折，但無論是曲面電視還是曲面屏手機，曲面屏彎折的角度都不大。

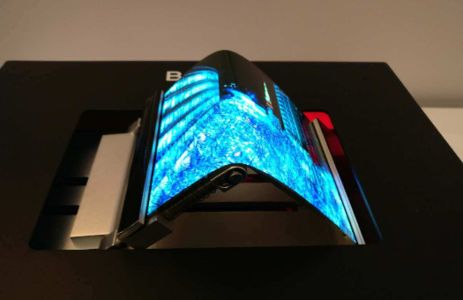

柔性屏其實就是柔性O(shè)LED（有機發光二極管）。相信大家都知道曲面OLED屏幕，它最大的特點是可以彎折。柔性屏可以看做是曲面OLED屏幕的升級版，可以彎曲180°折疊在一起，并且可以隨意閉合開啟。
現階段OLED主要由基底、陽極、導電層、發光層與陰極組成。OLED在玻璃或塑料基板上堆疊成若干超薄層，其中多層有機化合物夾在兩個電極（陰極和陽極）之間。當在電極上施加電壓時，來自陰極的電子和來自陽極的空穴（正電荷）相互吸引并在發光層中相遇。當電子與正空穴復合時，OLED發光，以光子的形式釋放能量。

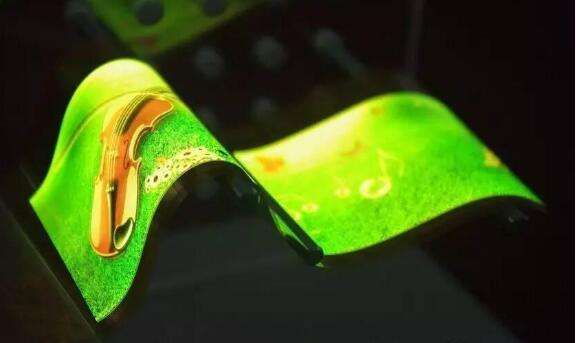

目前柔性屏使用的基底材料是塑料聚合物，不僅使基底能夠折疊，額外還提高了屏幕的抗摔性，同時也使屏幕更加輕薄。
(1).jpg)
FPC小編在這做一個大膽的比喻：
塑料基板可以比作一張塑料紙，上面充滿了可發光的點。但是塑料紙我們知道，你折它的時候會有折痕。折疊次數多了之后，這個紙還會破。所以在這個面板的背面，又貼了一層保護膜上去。然后，你再折疊這張塑料紙就不怕把它折壞了。折疊次數還是有限制的，只不過上限變高了。
是塑料也有個問題，就是很容易有劃痕。如果你手邊有個礦泉水瓶，可以拿起它在桌面上摩擦幾下，然后抬起來。你會看到水瓶與桌子接觸的那個面上，出現了很多細碎的劃痕。這個就是不耐刮性。
折疊鉸鏈
鉸鏈有以下作用：首先是實現兩個平面的折疊，就像家里的門軸的作用一樣；其次需要承載屏幕，柔性屏是軟的，必須附著在一個硬東西上才能平整；還有一個任務是橫向延展，由于屏幕只能彎曲不能延展，也就是在屏幕的平面方向是沒有彈性的，這就需要在鉸鏈設計時考慮為屏幕留有展開時的余量。
折疊屏手機鉸鏈的任務，一個比一個難。道理很明顯，受限于現有的折疊屏性能，不管內折還是外折，都需要在折疊處為柔性屏留有在折疊和展開兩種不同狀態下的平面伸縮范圍，除非折疊屏是彈性的，可以貼合鉸鏈在與鉸鏈垂直的方向伸縮，否則必然在折疊狀態或者展平狀態產生波浪狀皺起。
.jpg)
屏幕完全展開
設計需要實現在展開過程中向左右方向延伸，直到完全展開時，延伸的距離正好能完全鋪開屏幕，多一點屏幕就要承受拉力，少一點屏幕就會鼓起，在鉸鏈處顯得不平整。因?yàn)檩S是曲面，這種需求成為設計中的最大難點，需要從結構、材料配合，特別是對于外折設計，需要在展開時鉸鏈處形成一個橫向擴大的平面，難度相當大。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
