線路板廠如何克服板面皺折？

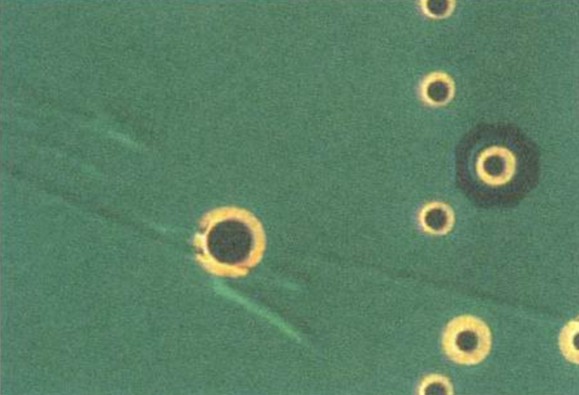

線路板銅皮若沒有放平一定會產生皺折，壓板使用愈薄的銅皮皺折機會愈高， 比較厚的銅皮則相對會產生受壓儺平效果降低縐折機會。如果作業時已確認銅皮是平整的，那就要看是否是基材空白區的問題。如果膠片在融熔過程中產生大量流動，就會產生銅皮支撐性差而滑動的可能性。因此多數線路板廠會注意到內層基板線路配置問題，盡量避免讓空區過度明顯。多數銅皮縐折，會發生在線路密度差異較大的區域，尤其是一邊設計為大銅面一邊卻出現大空區的位置。
.jpg)
另外，膠片（PP)組合方式和熱壓參數也非常重要。如果膠片疊合移動或產生流膠不當，銅皮飄移在融熔樹脂表而必然會產生皺折。要防止這類問題發生，壓板用的載盤就是作業重點。目前線路板廠使用的載盤設計，多數都已經采用彈性高度調控的擋滑設計，這種設計可以在壓板過程中完整防止鋼板偏滑，因而導致的皺折就不會發生。
對膠片選擇方面，在可能范圍內盡量不要采用膠含量過高的類型，且在壓合升溫速率上也該采取較低水平，只要能達到填充完整就可以了。如果生產的電路板巳經有皺折，在產品規格較寬松狀況下， 可以考慮去除表面銅重新制作壓合。雖然板厚度會略微偏高，但如果客戶規格可以允收，仍然可以補救。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
