電池FPC在軍事領域中應用的基材

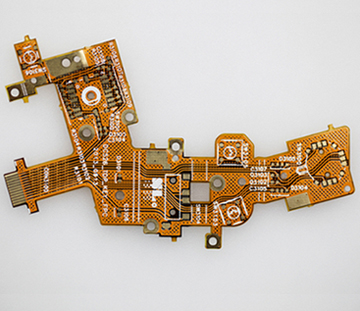

電池FPC產品中，用柔性的絕緣基材制備的電路板即為柔性印制電路板（Flexible Printed Circuit Board，縮寫FPC），成為現代PCB產品的發展方向。剛性基板或現有的樹脂型柔性基板都會帶來污染和成本問題，更重要的是，制約著現代主流電子產品的發展和革新。電子產品急需解決的問題在于：體積過大、質量過重，PCB的基材選擇將會是解決這一問題的關鍵。柔性印制板按基材分類主要有聚酯基材型、有機纖維基材型、聚四氧乙烯介質薄膜基材型等。一般電子產品中，柔性印制板應用的基材材料為聚酰亞胺薄膜類，軍事領域中應用的基材材料為聚氟類。
.jpg)
1.聚酰亞胺薄膜（Polyimide HLM，縮寫PI film），應用領域覆蓋了機械部件、電器部件、傳感器、光伏器件、半導體封裝電路、液晶顯示器等的柔性印制板，如黑色的聚酰亞胺膜可以作手機的屏幕，超薄的聚酰亞胺膜廣泛用于太陽能電池的柔性襯底，三星公司開始嘗試把聚酰亞胺膜作為柔性的印刷有機薄膜晶體管的保護層，取代了原有的乙烯基塑料。
2.聚氟乙煉薄膜（Polyviny 1 fluoride Film，縮寫PVF film），聚氟乙稀薄膜主要應用在光伏組件中，用作光伏組件的背板材料。聚氟乙烯薄膜由氟乙烯單體聚合而成，作為惰性氣體材料，在嚴苛的氣候下（－ＫＫＴＣ到１５０°Ｃ）化學性能穩定，最具代表性的是杜邦公司生產的ＰＶＦ，在各種嚴厲的自然環境中，歷時３０余年，仍能保護光伏組件，使其發揮正常功能。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
