FPC廠來為你講解FPC柔性電路板
FPC：英文全拼Flexible Printed Circuit ，其中文意思是柔性印制線路板，簡稱軟板。它是通過在一種可曲饒的基材表面利用光成像圖形轉移和蝕刻工藝方法而制成導體電路圖形，雙面和多層電路板的表層與內層通過金屬化孔實現內外層電氣聯通 ，線路圖形表面以PI與膠層保護與絕緣。
FPC廠小編將為你講解它的基本結構、特點以及優缺點，方便大家對FPC有一個更深的了解。

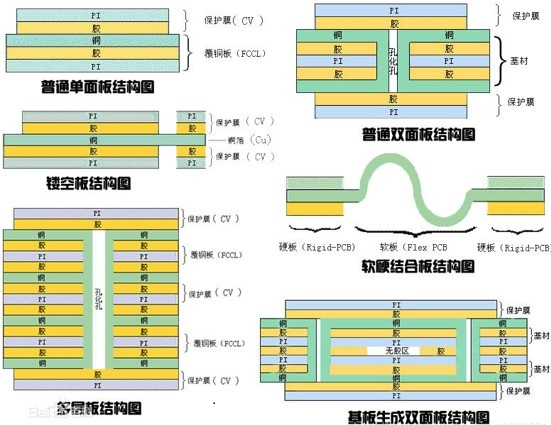

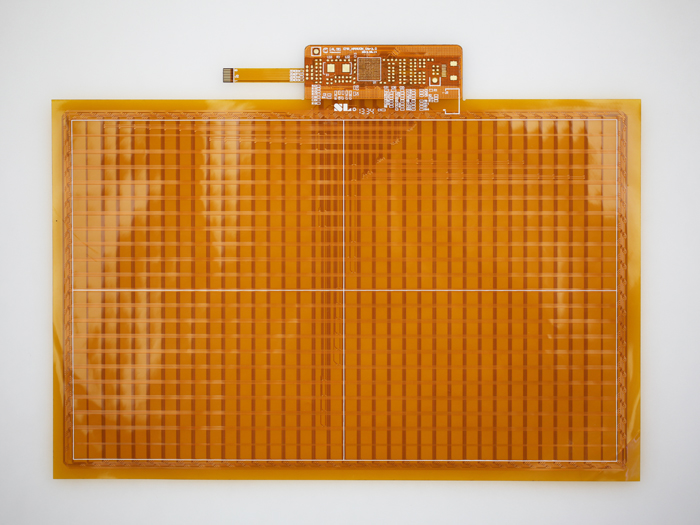

基本結構
銅箔基板（Copper Film)
銅箔：基本分成電解銅與壓延銅兩種. 厚度上常見的為1oz 1/2oz 和 1/3 oz
基板膠片：常見的厚度有1mil與1/2mil兩種.
膠（接著劑）：厚度依客戶要求而決定.
覆蓋膜保護膠片（Cover Film)
覆蓋膜保護膠片：表面絕緣用. 常見的厚度有1mil與1/2mil.
膠（接著劑）：厚度依客戶要求而決定.
離型紙：避免接著劑在壓著前沾附異物；便于作業.
補強板(PI Stiffener Film)
補強板：補強FPC的機械強度，方便表面實裝作業.常見的厚度有3mil到9mil.
膠（接著劑）：厚度依客戶要求而決定.
離型紙：避免接著劑在壓著前沾附異物.
EMI：電磁屏蔽膜，保護線路板內線路不受外界（強電磁區或易受干擾區）干擾。

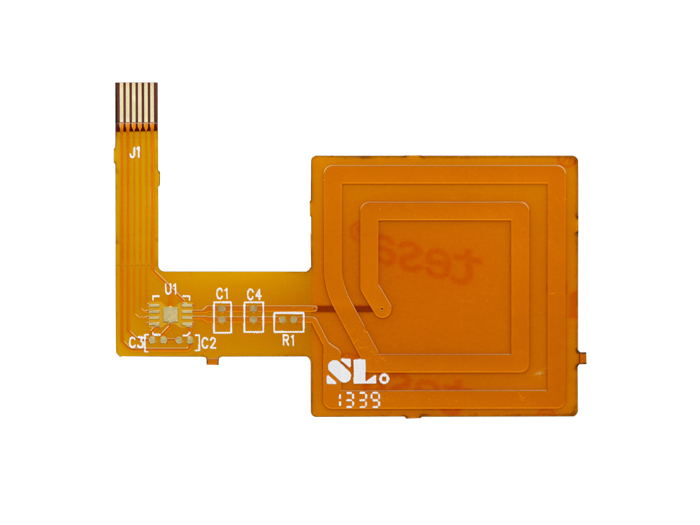

柔性電路板的特點
⒈ 短：組裝工時短
所有線路都配置完成，省去多余排線的連接工作；
⒉ ?。后w積比PCB（硬板）小
可以有效降低產品體積，增加攜帶上的便利性；
⒊ 輕：重量比 PCB （硬板）輕
可以減少最終產品的重量；
4. 薄：厚度比PCB（硬板）薄
可以提高柔軟度，加強再有限空間內作三度空間的組裝。
柔性電路板的優點
柔性印刷電路板是用柔性的絕緣基材制成的印刷電路，具有許多硬性印刷電路板不具備的優點：
1. 可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化；
2. 利用FPC可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用；
3. FPC還具有良好的散熱性和可焊性以及易于裝連、綜合成本較低等優點，軟硬結合的設計也在一定程度上彌補了柔性基材在元件承載能力上的略微不足。
柔性電路板的缺點
1. 一次性初始成本高：由于柔性PCB是為特殊應用而設計、制造的，所以開始的電路設計、布線和照相底版所需的費用較高。除非有特殊需要應用軟性PCB外，通常少量應用時，最好不采用；
2. 軟性PCB的更改和修補比較困難：柔性PCB一旦制成后，要更改必須從底圖或編制的光繪程序開始，因此不易更改。其表面覆蓋一層保護膜，修補前要去除，修補后又要復原，這是比較困難的工作；
3. 尺寸受限制：軟性PCB在尚不普的情況下，通常用間歇法工藝制造，因此受到生產設備尺寸的限制，不能做得很長，很寬；
4. 操作不當易損壞：裝連人員操作不當易引起軟性電路的損壞，其錫焊和返工需要經過訓練的人員操作。
柔性電路板應用領域十分廣泛，汽車、手機、可穿戴設備、醫療設備等等都有它的身影，相信在未來它還會有更大的發展。
