指紋識別軟板貼片加工回流焊接造成空洞、裂紋的原因你知道嗎？
指紋識別軟板貼片加工回流焊接造成空洞、裂紋的原因：
1. 軟板焊接板和元件電極之間滲透不良。
2. 焊錫膏未按要求進行控制。
3. 焊接和電極材料的膨脹系數不匹配，凝固時焊點不穩定。
4. 回流焊接溫度曲線的設置無法使焊膏中的有機揮發物和水揮發，然后進入回流區域。
軟板廠講無鉛焊料的問題是高溫，高表面張力和高粘度。表面張力的增加必然使氣體在冷卻階段更難以逸出，并且氣體不易排出，因此增加了空腔的比例。因此，在指紋識別軟板貼片加工中，無鉛焊點中會有更多的孔和空隙。

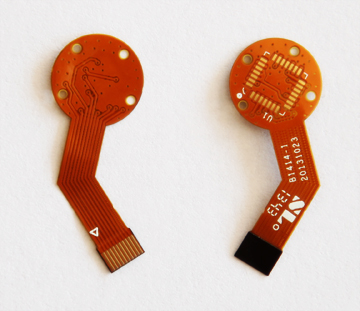

.jpg)
另外，由于指紋識別軟板貼片無鉛焊接的溫度高于有鉛焊接的溫度，特別是對于大型，多層板和具有高熱容量的組件，峰值溫度通常達到260℃左右，并且兩者之間的溫差較大。冷卻凝固至室溫大。因此，無鉛焊點的應力也較高。再加上更多的IMC，IMC的熱膨脹系數相對較大，在高溫工作或強烈的機械沖擊下很容易開裂。
QFP，CHIP和BGA焊點孔以及分布在焊接界面中的孔會影響PCBA組件的連接強度。 SOJ引腳的焊點裂紋，BGA球和圓盤界面裂紋缺陷，焊點裂紋和焊接界面裂紋都會影軟板貼片產品的長期可靠性。
另一個是焊縫界面處的孔或微孔。這些孔是如此之小，以至于只能用掃描電子顯微鏡(SEM)看到?？障兜奈恢煤头植伎赡苁请姎膺B接失敗的潛在原因。特別是，對功率元件進行空心測量會增加熱阻并導致故障。
FPC廠了解到，研究表明，焊接界面處的空腔(微孔)主要是由于銅的高溶解度引起的。由于無鉛焊料和高錫焊料的熔點高，因此指紋識別軟板貼片無鉛焊接中的銅溶解率比SN-PB焊接中的高得多。銅在無鉛焊料中的高溶解度會在銅焊料界面上形成“孔”，隨著時間的流逝，這可能會削弱焊料接頭的可靠性。
