一文了解電池軟板維修相關的注意事項
電池軟板作為電子產品中連接電池與其他部件的重要組件，因其材質和功能的特殊性，在維修時需要格外小心謹慎。以下是電池軟板維修的一些注意事項：
維修前的準備

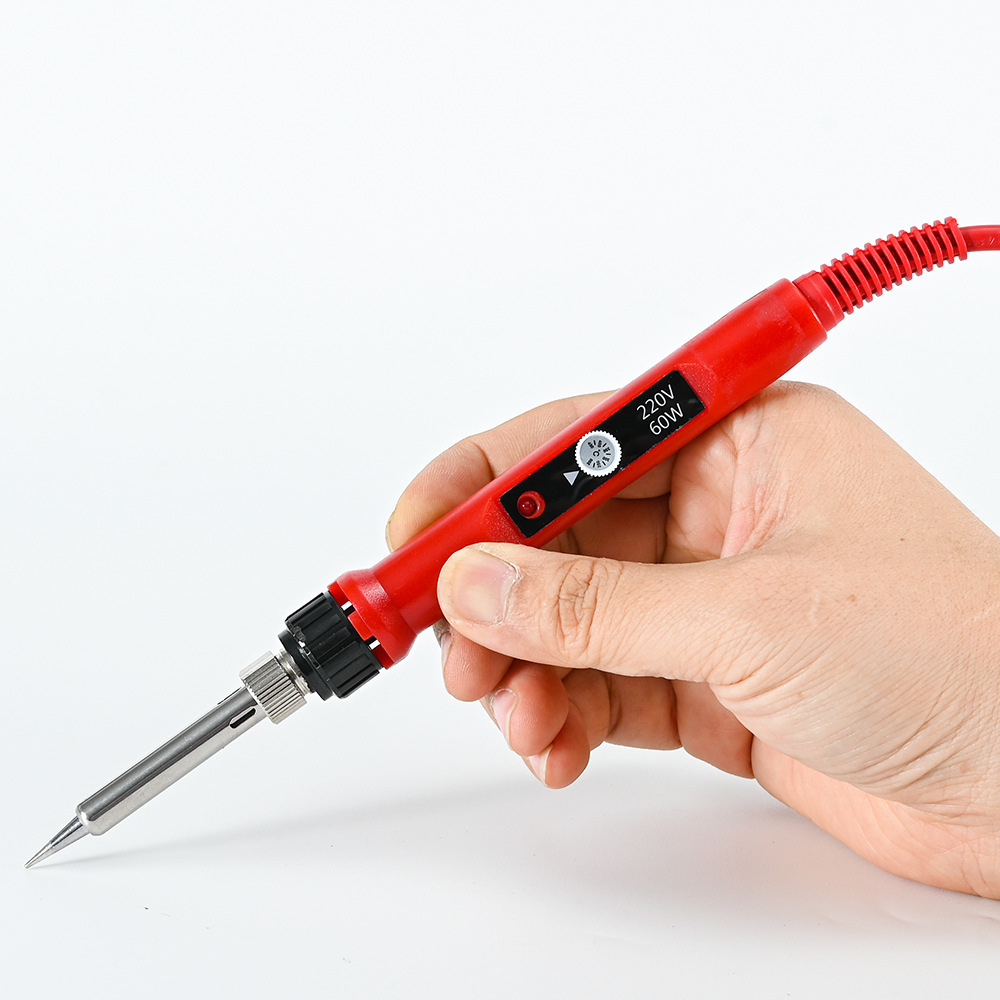

工具準備：需準備好高精度的焊接工具，如恒溫烙鐵，溫度要能夠精準控制，避免因溫度過高損傷軟板；鑷子要精細且尖端平整，便于夾取微小的電子元件和處理軟板線路；還需要配備放大鏡或顯微鏡，以輔助觀察軟板上極其細微的線路和焊點。
環境要求：維修工作應在靜電防護良好的環境中進行。軟板對靜電非常敏感，靜電可能會擊穿軟板上的電子元件或破壞線路。維修人員需佩戴防靜電手環，工作臺面要鋪設防靜電墊，維修工具也應具備防靜電功能。
資料收集：盡可能收集電池軟板相關的技術資料，包括軟板的型號、規格、電路圖等，了解其工作原理和線路布局，這有助于準確判斷故障點。
故障檢測
電池FPC外觀檢查：仔細查看軟板表面是否有明顯的破損、斷裂、燒焦等痕跡。特別要留意彎折部位，這是軟板容易出現故障的地方。若發現軟板有物理損壞，需謹慎評估是否能夠修復以及修復的可行性。
電氣性能檢測：使用專業的電子測試設備，如萬用表、示波器等，檢測軟板線路的導通性、電阻值、電壓等參數。通過與正常參數對比，判斷軟板是否存在短路、斷路或其他電氣故障。
維修操作
焊接操作：在進行焊接時，要選擇合適的焊錫絲，其直徑應與軟板線路和焊點相匹配。焊接溫度要嚴格控制，一般不宜超過 300℃，焊接時間也要盡量縮短，避免因過熱導致軟板變形或線路脫落。對于多層軟板，焊接時要特別注意防止熱量傳遞到其他層，影響其他線路的性能。
元件更換：若軟板上的電子元件損壞需要更換，要確保新元件的型號、規格與原元件完全一致。在拆卸和安裝元件時，要小心操作，避免損傷軟板的線路和其他相鄰元件。
彎折部位處理：如果軟板的彎折部位出現故障，在修復后要對彎折處進行加固和保護?？梢允褂脤Ｓ玫能浶阅z水或膠帶對彎折部位進行固定和絕緣處理，防止再次出現斷裂或短路。
.png)
維修后測試
軟板功能測試：完成維修后，要對電池軟板進行全面的功能測試。將軟板安裝回原設備中，檢查電池是否能夠正常充電、放電，設備是否能夠正常識別電池信息等。
穩定性測試：進行一定時間的穩定性測試，觀察軟板在長時間運行過程中是否會出現新的故障?？梢阅M設備的實際使用環境，對軟板進行各種工況下的測試，確保維修后的軟板能夠穩定可靠地工作。
總之，電池軟板維修需要維修人員具備專業的技能和豐富的經驗，嚴格遵守維修注意事項，才能保證維修質量，延長軟板的使用壽命，保障電子設備的正常運行。這也正是深聯維修團隊在日常工作中不斷鉆研和提升技能的重要方向之一，以應對各種復雜的軟板維修挑戰。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
